описание http://forum.fonarevka.ru/showthread.php?t=15496

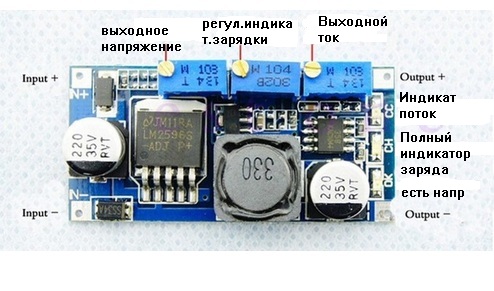

чтобы использовать его как зарядное устройство необходимо:
1. подать на вход питание заведомо выше напряжения полностью заряженного аккумулятора хотя бы на 2В
2. левым потенциометром выставить требуемое напряжение заряда (допустим 4.3в, на 4.2 и так полно зарядок)
3. замкнуть выход преобразователя амперметром и правым потенциометром выставить максимальный ток заряда.
4. подключить аккумулятор и ждать пока погаснут все индикаторные диоды кроме нижнего
насчет этих диодов:
верхний горит пока преобразователь способен отдавать в нагрузку установленный ток (в случае использования как зарядного получается это индикатор фазы СС, как только он погаснет - пошла фаза CV)
средний светодиод горит пока ток в нагрузке не опустится до 0.1 установленного, погас - заряд окончен. значение 0.1 установлено по умолчанию, при желании корректируется как большую (заряд быстрее, емкость меньше) так и в меньшую сторону (время заряда увеличивается, аккумулятор заряжается полнее) средним потенциометром.
Но на самом деле, независимо от настроек срабатывания этого диода, заряд продолжается и после его выключения, и будет идти до бесконечности уменьшающимся током, стремящимся к нулю. т.е это лишь индикатор, что аккумулятор в принципе заряжен и готов к использованию.
нижний светодиод - просто индикатор работы преобразователя.
преобразователь не боится короткого замыкания на выходе, но не защищен от переполюсовки
для использования в качестве драйвера светодиода выставляем напряжение холостого хода выше чем падение на диоде (диодах) на рабочем токе (в принципе можно хоть до упора выкрутить регулятор в сторону максимума), далее как в п.3 выставляем требуемый ток через диод.
подключаем светодиод - должен гореть он сам и все 3 индикатора (если верхний не горит, значит недостаточно напряжения на входе)
описание настройки от китайских товарищей
Использование аккумулятора:
* Убедитесь, что напряжение и ток батареи необходимо заряжать
* Отрегулируйте постоянного напряжения потенциометра, чтобы выходное напряжение напряжение заряда
* Потенциометр регулировки направления: по часовой стрелке (увеличение), против часовой стрелки (уменьшение)
* Использовать мультиметр 10А Текущий масштаб для измерения Выходной ток короткого замыкания, И установить текущее потенциометра, чтобы убедиться, выходной ток до ожидаемое значение зарядного тока
* Ток заряда передачи лампы по умолчанию 0.1 раза тока зарядки (постоянный ток значение)
* Батареи и попытаться зарядки (Для предыдущие 5 шагов, Модуль ввода-терминал подключен к источнику питания, Выходной нагрузки не подключен к батарей).
Светодиодный драйвер постоянного тока Используйте:
* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода нужно ездить.
* Отрегулируйте постоянного напряжения потенциометра, чтобы убедиться, что выходное напряжение до привело Максимальное Рабочее напряжение.
* Использовать мультиметр 10А Текущий масштаб для измерения Выходной ток короткого замыкания, и установить текущее потенциометр. Чтобы убедиться, что выходной ток до светодиодной Рабочий ток.
* Присоединиться СИД, Тест (Выше 3 шаги, Модуль ввода-терминал подключен к источнику питания, Выходной нагрузки не подключен к LED).
|
