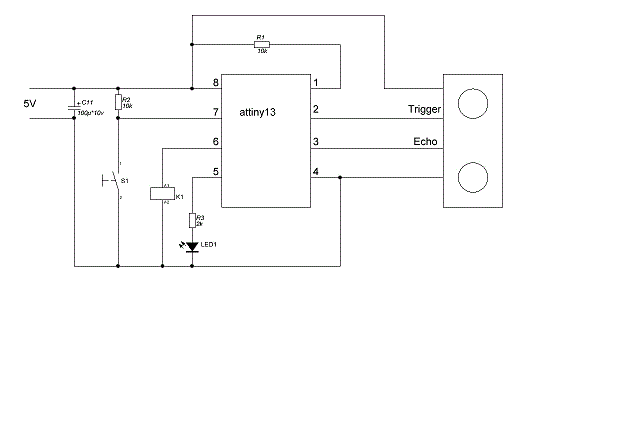

светодиод- это индикатор режима работы устройства. Выводить его наружу необязательно.
В рабочем режиме должен мигать. Это означает нормальную работу.

заполнение 10% - объект вне зоны, лампа выключена
заполнение 90% - объект в зоне, лампа включена
заполнение 50% - объект вышел из зоны. Идет отсчет 60 секунд до выключения. Лампа включена.

S1 - кнопка “запоминания обстановки”.
Используется при установке. Работает по принципу отложенной съемки в фотоаппарате.
После установки нажать однократно. LED1 начнет быстро мигать. У вас есть 10 секунд на покидание контролируемой зоны

Информация по фьюзам:
1.Снять делитель на 8
2. Включить Wathdog
скачать прошивку и исходник https://yadi.sk/d/LyuHnwiYovRBU
