кнопка увеличения значения параметра 1
кнопка уменьшения значения параметра 2
кнопка переключения режимов 3
Включить прибор на экране дисплея временно (1 Сек) появится сообщение «Измерение R» и прибор перейдет в режим измерения сопротивления. Переход из одного режима в другой осуществляется циклически при помощи кнопки переключения режимов «3» в порядке: «Измерение R», «Измерение С», «Осциллограф», «Генератор», «Частотомер». При переходе из режима в режим осуществляется кратковременная индикация названия режима. В режиме «Генератор» изменение частоты генерации происходит кнопками «1» - (увеличение частоты) и «2» (уменьшение частоты). В режиме «Осциллограф» кнопками «1» и «2» производится изменение времени развертки, измерение уровня сигнала происходит автоматически с индикацией его значения. В режимах «Измерение емкости» и «Измерение сопротивления» переключение диапазонов измерения происходит автоматически. Калибровка нуля в этих режимах происходит нажатием и удержанием кнопки «1»,с последующей записью в память кнопкой «2» и калибровка по номиналу 1000 ом или 1000пф нажатием и удержанием кнопки «2» с последующей записью в память кнопкой «1».
Изменение время измерения частоты осуществляется кнопкой «1», позволяющей измерять частоту с точностью до 0.1 Гц. Само время измерения (Сек) индицируется в крайнем правом знакоместе верхней строки.
Технические характеристики

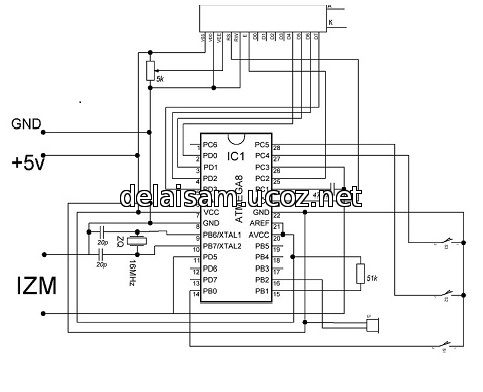

Простая и легко повторяемая схема!
Диапазон измерения частоты Гц 0.1-8000000
Диапазон генерации частоты Гц 0-60000
Количество точек по горизонтали для осциллографа Шт 16
Количество точек вывода по вертикале для осциллографа Шт 8
Диапазон чувствительности входа осциллографа В 3-5
Диапазон измерения емкости мкФ 0.00002 – 2000
Диапазон измерения сопротивления ОМ 4 - 200000000
Напряжение питания В 5
|
